| 台車によって運ばれた機械部品を、固定した機械治具台に乗せて設置し電気溶接するがヒュームを含む熱気流が発生する。 |
| |
| |
 |
| |
| 蛇腹ダクト付き吸込みフードを設置していたが、ヒュームの排出効果は不十分であった。 |
| |
| |
 |
| |
 |
| |

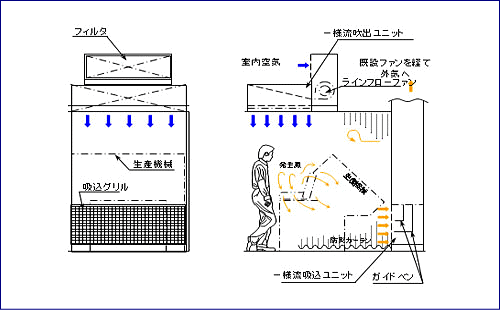

除塵した室内空気をブース上方から一様流にして吹出し、呼吸域を保護すると共に溶接により発生するヒュームを含む熱気流の上昇を抑えて、前壁下方部の一様流吸込フードにより排出するプッシュ・プルブースを設置した。
【改善結果】
溶接煙は一旦5～10cmに上昇するが、プッシュエアによって下方へ折り曲げられるように押さえられて下降する。
溶接点は上昇煙自らで包み込んで保護するようになる為、下降プッシュエアが直接溶接点にあたって冷却することはなく、製品への悪影響を与えることがない。
既設ピットを更に深く掘下げて液侵積部位を下方に移し、その上部に空間部を設けた。
側風に対抗し得るよ一面開放のブースとした為、発生ヒュームを囲い込んで完全に排出する。
ブース内から外部へとヒュームを洩らすことなく周辺の環境濃度に悪影響を与えない。
【その他】
ブース囲いの両サイドは固定板とせずカーテン囲いにし、両サイドからのメンテ、その他の作業を容易にした。 |
| |
 |
| |
|
|
| |
| |
| |
|
|
| |
| |
|
|
